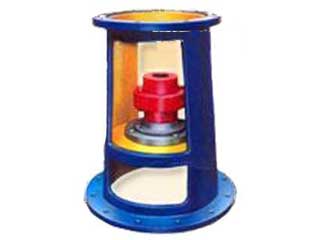

CHB型（79）搪玻璃反應罐專用機架產品簡介
適用范圍： A型機架適用于公稱容器VN5OL至5000L的搪玻璃攪拌容器； B型機架適用于公稱容器VN1000L至20000L的搪玻璃攪拌容器； 另外為搪玻璃K型反應罐（HG5-251-79）而配套的TB型機架也列在其
機架型號 | 減速機型號 | 輸入端接口 | 輸出端接口 | |||||||||||
D | D1 | D2 | h1 | h2 | n1—d1 | D3 | D4 | D5 | h | h3 | n2—d2 | |||
CHB | TJ1 | B1 | 230 | 200 | 170 | 17 | 5 | 6—11 | 230 | 270 300 | 350 | 25 | 5 | 4—24 |
TJ2 | B2 | 260 | 230 | 200 | 17 | 5 | 6—13 | 230 | 350 | 400 | 25 | 5 | 4—24 | |
TJ3 | B3 | 340 | 310 | 270 | 20 | 6 | 6—13 | 340 | 400 450 | 520 | 26 | 6 | 4—28 | |
TJ4 | B4 | 400 | 360 | 320 | 25 | 7 | 8—15 | 400 | 450 500 | 570 | 30 | 7 | 4—28 | |
機架型號 | 減速機型號 | 反應罐容積（升） | 尺寸 | ||||||||||
H | H1 | H2 | H3 | H4 | H5 | H6 | d0 | d | M | ||||
CHB | TJ1 | B1 | 50—100 200 | 355 | 158 152 | 225 223 | 24 34 | 33 47 | 6 | 5 | 24 34 | 30 39 | 24 33 |
TJ2 | B2 | 300—500 | 385 | 172 | 253 | 34 | 47 | 6 | 5 | 34 | 39 | 33 | |
TJ3 | B3 | 1000—2000 3000 | 460 | 194 181 | 289 281 | 42 | 53 58 | 8 | 5 | 41.5 51.5 | 50 60 | 42 52 | |
TJ4 | B4 | 3000 5000 | 525 | 225 206 | 325 330 | 42 59 | 58 65 | 8 | 5 | 51.5 61.5 | 60 70 | 52 64 | |
